CNC freesmachine voor de bewerkers van hout & Kunststof.
Professional CNC bewerkingscentrum uitvoering 3-assen met balketafel
De motorisatie van de assen wordt uitgevoerd met borstelloze motoren of servomotoren. Deze motoren maken zeer hoge versnellingen en snelheden mogelijk. Het gebruik van deze motoren elimineert volledig het onderhoud dankzij digitale aansturing en feedback in hoge resolutie. Bovendien zorgen ze voor betere precisie en afwerking van de bewerking.
Voor de perfecte bevestiging van de te bewerken onderdelen is de machine uitgerust met 2 vacuümpompen die een vacuüm genereren van 250 m³/h.
Het bedieningspaneel is ergonomisch en mobiel, gemonteerd op multidirectionele wielen zodat het gemakkelijk door de operator kan worden verplaatst. Dit paneel bevat de CNC voor het bedienen van alle functies van de machine.
Opto-elektronische bescherming zorgt ervoor dat als een persoon zonder toestemming het beschermde gebied binnendringt, de machine onmiddellijk stopt met werken, waardoor individuen worden beschermd tegen schade door de machinebewegingen. combinatie van; Lichtscherm en hekwerk
Massieve gantry-structuur met X-as verplaatsing door een borstelloze motor over vierkante rails en tandheugel. Op deze structuur zijn de werkende groepen geplaatst.
De beweging op de Z-as gebeurt door middel van een schroefas met hoge precisie kogelomlooplagers met voorspansystemen. Dit systeem elimineert de transmissiesets in de bewegingen van de assen, wat zorgt voor een optimale positioneringsnauwkeurigheid. Versnellingsregeling, gecontroleerd door de besturing en de structuurstijfheid, zorgt voor snelle bewegingen zonder trillingen.
Om smeerproblemen tijdens het dagelijks werk te voorkomen, is deze machine uitgerust met een gecentraliseerd automatisch smeersysteem bestaande uit een vetpomp die het smeermiddel verdeelt naar alle punten waar een correcte smering nodig is voor de juiste dagelijkse werking van de machine. Dit kleine smeermechanisme bestaat uit een programmeur met een digitaal display, een reservoir voor olie en een manometer om de druk te controleren. Deze pomp bevindt zich aan de achterkant van de brug van de machine.
De machine is uitgerust met een automatische gereedschapswisselmotor van HITECO 12 Kw HSK63F met luchtkoeling, gemonteerd op de Z-as en een snelheid van 24000 RPM. De motor beweegt op lineaire geleiders met voorgespannen kogelomlooplagers.
De tafel van de machine is volledig gerectificeerd op numerieke besturing en voorzien van sleuven om de perfecte verdeling van het vacuüm te bevorderen en zo de perfecte bevestiging van alle stukken, ongeacht de grootte of dikte, te creëren. De vacuümtafel is gemaakt van fenolhars met hoge dichtheid en krachtige zuigkracht.

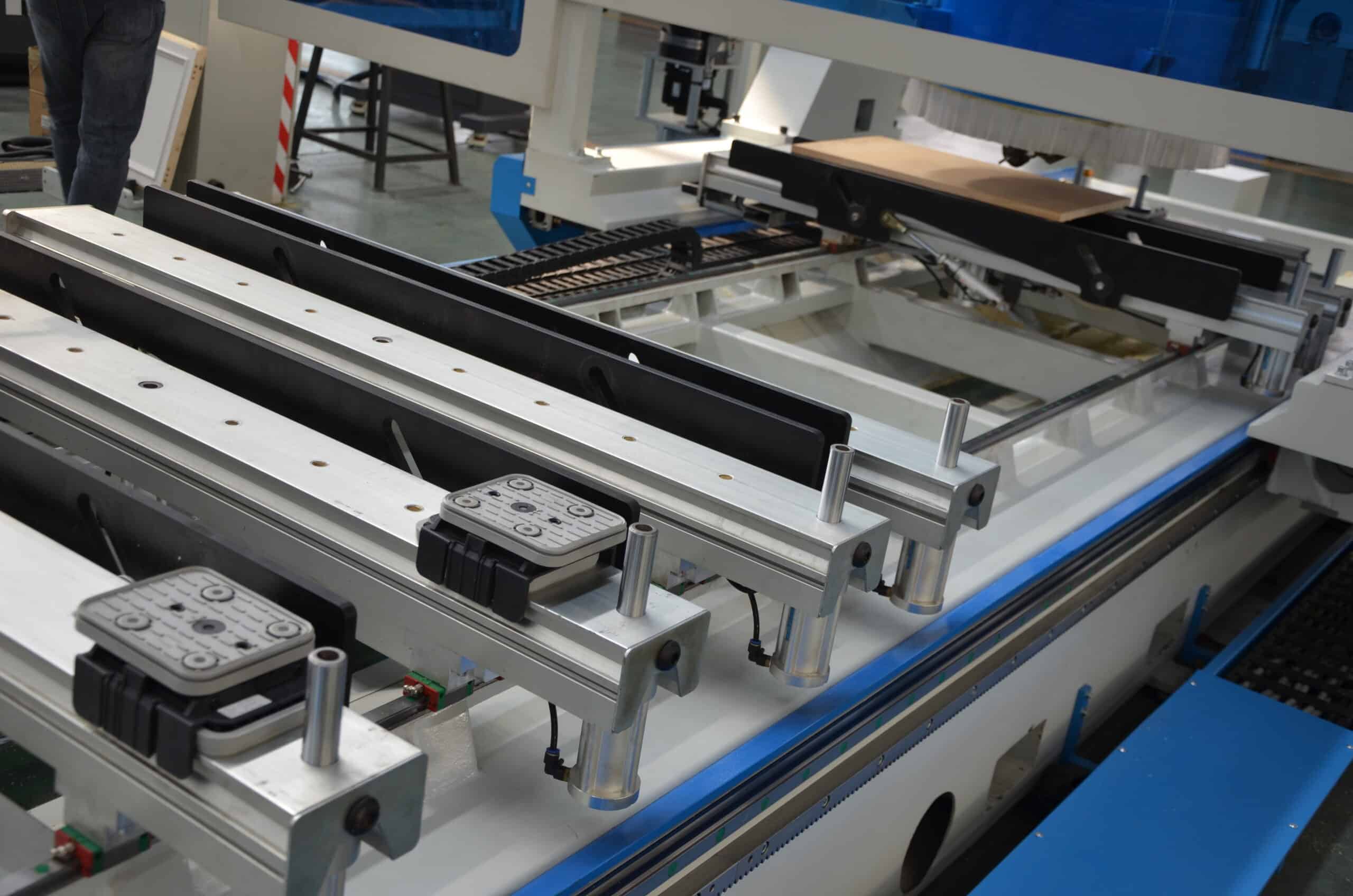

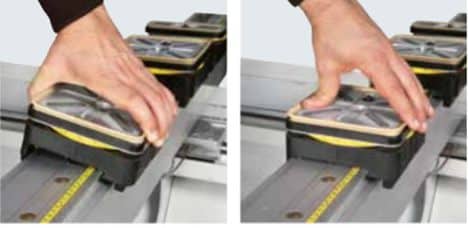

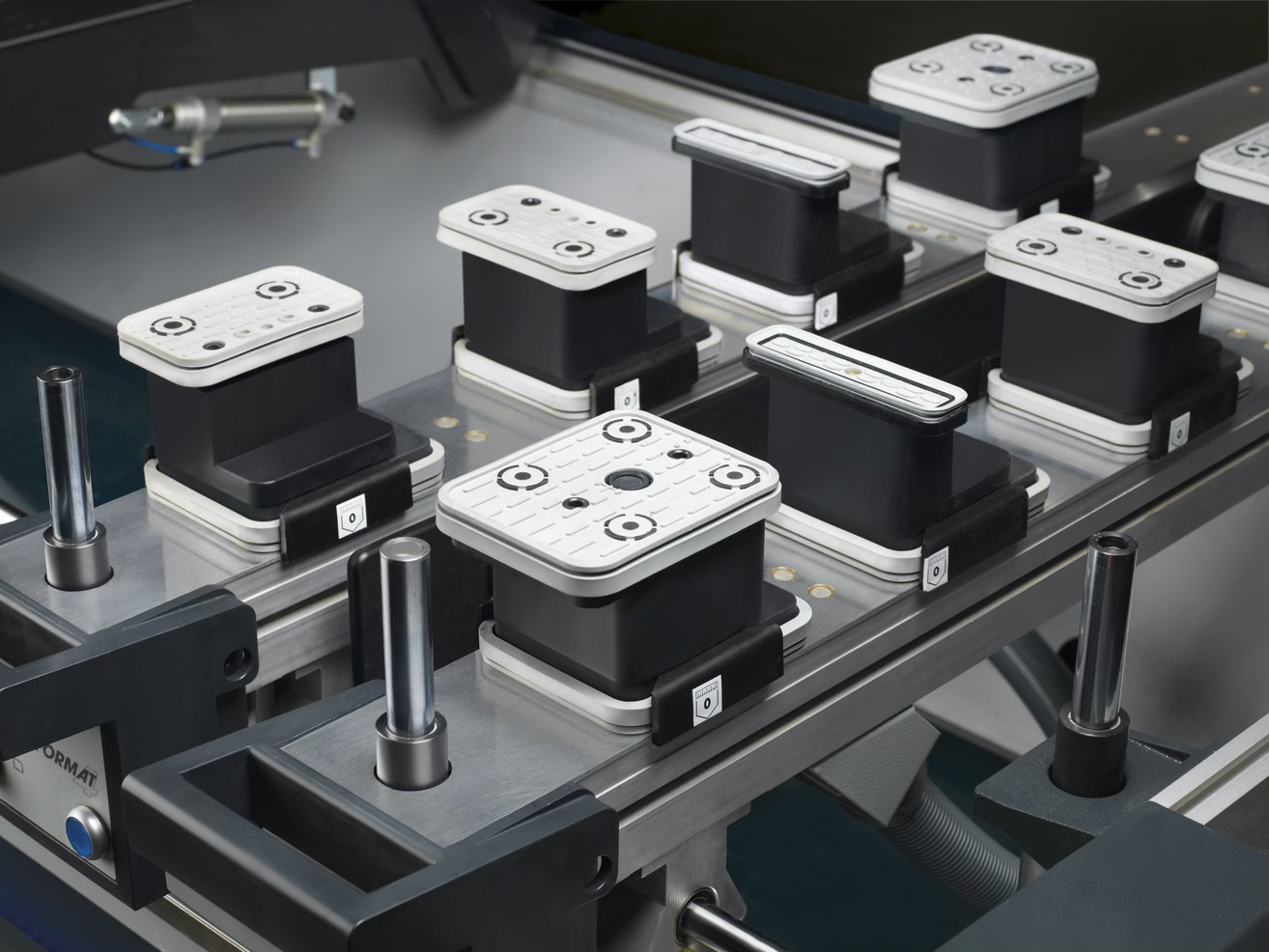

De tafel heeft 15-17 zuigerstops om het stuk dat op de tafel ligt te refereren en een perfecte precisie in elk werk te bereiken.
Gereedschapsmagazijn HSK 8-12-16
Het bedieningspaneel bevat een all-in-one PC met een scherm dat alle functies van de machine kan bedienen dankzij een speciaal ontworpen, gebruiksvriendelijke en intuïtieve interface, waar de gebruiker nieuwe programma’s kan laden, de machinebewegingen kan controleren en de parameters kan visualiseren.
Specificatie | Details |
|---|---|
Werkveld afmeting | Y-as 1600 - 2100mm X-as 3200 - 6100mm |
| Werkbereik Z-as | 200 - 450 mm (model afhankelijk) |
As verplaatsingsnelheid (x.y.z) | 60-60-20 |
As verplaatsing (X-as) / (Y-as) | Liniair geleidingssysteem HIWIN (4 + 4 lagers) |
| Besturingssysteem | SYNTEC CNC Control |
| Transmissie Z | Linaire geleiding |
Motorvermogen frees | 12KW Hiteco optioneleel 16Kw vloeistofkoeling |
Gereedschapsopname | HSK63F |
| Toerental Freesmotor | 1000-24000 RPM |
Tafel type | Balkentafel |
Vacuum cups | ja |
gereedschapsmagazijn | 8-12-16 |
| Electrische componenten | Schneider |
| Stofkap | Ja. volledig |
Software | 3D-Easy Smart |
| Voltage | 400V 50HZ |
| Weight | 3200KG |
Zaagmotor | Ø305 > 70mm |
Boorkop | 8-12-18-24 spinsdels |
