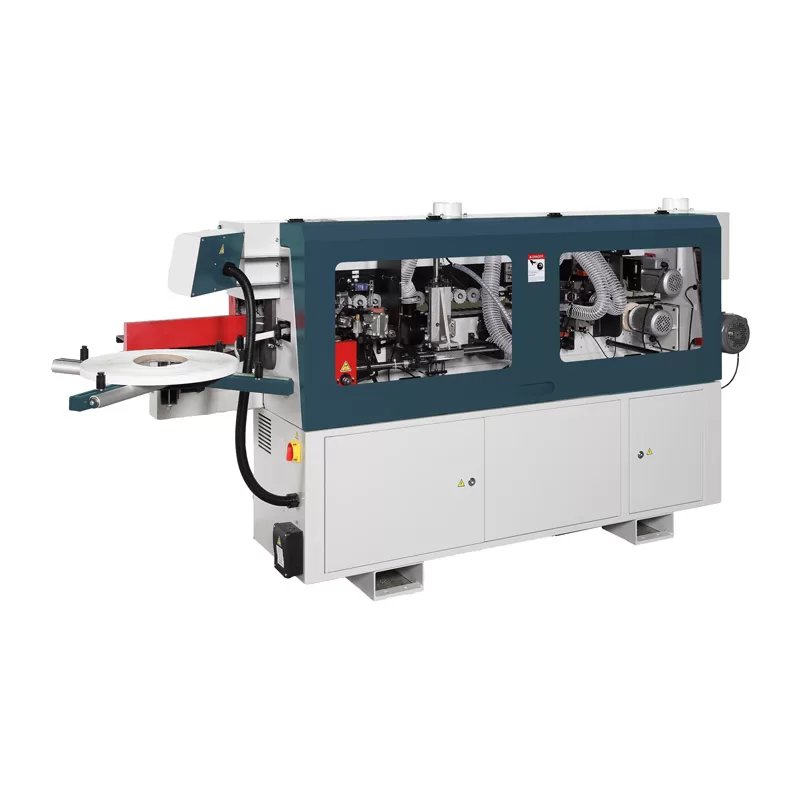

(1) PLC-besturingssysteem met LED-display en toetsenbord
(2) Werkstuk wordt aangevoerd via een ketting
(3) Ondersteuningsplaat voor randrol: Ø 800 mm, voor PVC/ABS
(4) Materiaaltoevoer voor rollermaterialen met een dikte van 0,4-3 mm is automatisch; stripmateriaal kan handmatig worden ingevoerd
(5) Opgerolde randbanden tot 3 mm dikte in Hard-PVC/ABS worden gesneden met guillotinescharen
(6) Lijmpot met Teflon-coating voor hete smeltlijm
(7) Met veerdruk belaste drukeenheid met 1 drukrol en 1 vrij bewegende rol
(8) Eindsnijeenheid met 12.000 tpm, 0,22 kW, met Ø 100 mm TC-zaagbladen
(9) Flush-trimmen, radiustrimmen en afschuinen met eenheid met 12.000 tpm, 0,37 kW
(10) Radiusschraper + buffeenheid met 3.000 tpm
(11) Gereedschap voor 2 mm radius
(12) Zware drukbalk met uitschuifbare werkstukondersteuning
| Kenmerk | Specificatie |
|---|---|
| Voedingssnelheid (Feeding speed) | 9 M/min. |
| Dikte van het paneel (Panel Thickness) | 8-45 mm |
| Dikte van de rand (Edge Thickness) | 0,4-3 mm |
| Minimale breedte van het paneel (Mini. Panel Width) | 90 mm |
| Minimale lengte van het paneel (Mini. Panel Length) | 170 mm |
| Werkhoogte van de tafel (Working Table Height) | 960 mm |
| Breedte van de uitschuifbare ondersteuning (Extensible Support Width) | 560 mm |
| Diameter van de verlengingsconnector (Extension Connector Ø in mm) | ø5″ (125 mm) |
| Motor (Motor) | 6,7 kW |
| Voorfrezen (Pre-milling) | 12000 rpm |
| Eindtrimmen (End Trimming) | 12000 rpm |
| Flush trimmen (Flush Trimming) | 12000 rpm |
| Afronding van hoeken (Corner Rounding) | 12000 rpm |
| Polijsten (Buffing) | 3000 rpm |
| Verpakkingsgrootte (Packing Size) | 3960 x 720 x 1748 mm |
| Gewicht, N.W./G.W. (Weight, N.W./ G.W.) | 905 kg / 1190 kg (N.W./ G.W.) |
| Motor | Vermogen (KW) |
|---|---|
| Voedingsmotor (Feeding motor) | 1,5 kW |
| Verwarming lijmpot (5 elementen) (Glue Pot Heating (5 elements)) | 1,315 kW |
| Voorfreesmotor (Pre-milling motor) | 1,5 kW |
| Voorverwarming (Pre-heating) | 0,4 kW |
| Lijmspindelmotor (Glue Spindle Motor) | 0,25 kW |
| Eindtrimmotor (End Trimming) | 0,22 kW |
| Flush trimmotor (x2) (Flush Trimming) | 0,37 kW (elk) (0,37 kW x 2) |
| Motor voor afronding van hoeken (Corner Rounding Motor) | 0,37 kW |
| Boven- / onderbuffersmotor (elk x2) (Upper / Lower Buffing Motor (each x2)) | 0,12 kW (3 ph), 0,18 kW (3 ph) (elk) |
Bedieningspaneel met LED-toetsenbord
Instellingen voor lijmtemperatuur
Eenheid kan individueel worden geselecteerd en uitgeschakeld
Verwarmde rail is standaard
Guillotineschaar Opgerold materiaal tot 3 mm dikte kan worden afgeknipt met de guillotineschaar.
Materiaaltoevoer voor opgerolde materialen Materiaaltoevoer is automatisch voor rollermaterialen met een dikte van 0,4-3 mm.
Lijmpot De lijmpot met Teflon-coating heeft een capaciteit van 1,2 kg en is ontworpen voor EVA hotmelt-lijm. De lijm wordt aangebracht met een instelbare lijmroller.
Drukrol
De drukrolunit bestaat uit één grote rol, gevolgd door een kleinere. De eenheid is mechanisch veerbelast en dankzij het “Quick” instelsysteem kan deze perfect worden afgesteld voor een optimale hechting tussen het paneel en de rand bij elke toepassing.
Zware kettingtoevoer
Het stabiele werkstuktoevoermechanisme bestaat uit een ketting en een set aandrijfrollen, waardoor er geen krassen op het werkstukoppervlak achterblijven.
Eindsnijeenheid
De eenheid is gemonteerd op hoogwaardige lineaire lagers en zorgt voor perfecte snijresultaten gedurende vele jaren. De motor met hoge frequentie van 12.000 RPM kan elke uitdaging aan, ongeacht het type en de dikte van de rand.
Schraapeenheid – Radiusschraapeenheid
De schraapeenheid stemt de randradius af en verwijdert overtollige lijm.
Flush- en radiustrimunit
Het grootste voordeel van de nieuwe multifunctionele combinatie-eenheid is de ruimtebesparing in de machine. Het aanpassen van de instellingen van flush naar afgeschuinde afwerking voor dunne randen, evenals radiustrimmen voor dikkere randen, is snel en eenvoudig. TC 2 mm radiusgereedschap is standaard inbegrepen.
Polijsteenheid
De polijsteenheid zorgt voor een uitstekende afwerking van ABS- en PVC-randen en verwijdert eventuele verkleuring op de randen, wat vooral merkbaar is bij het werken met donkere randmaterialen.
